液晶拼接圖像處理器
- 品牌：???新視銳
- 型號：???XSR-WP1000

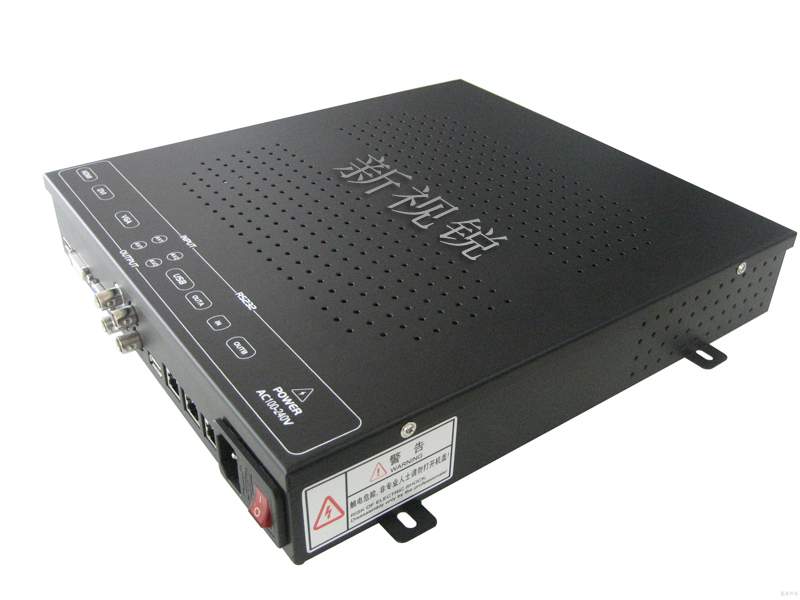

新視銳XSR-WP1000液晶拼接圖像處理器產品介紹：
新視銳XSR-WP1000液晶拼接圖像處理器是專門為液晶大屏幕拼接系統設計的圖像處理器，其獨特的模塊化設計，集成了多種信號解碼單元、畫面拼接處理單元、液晶屏驅動單元、電源供給單元等多個部分?？伸`活方便地和液晶屏組成一個大屏幕拼接顯示系統。
新視銳XSR-WP1000液晶拼接圖像處理器產品優勢：
* 采用防干擾金屬盒設計，有效抵御電磁干擾，無輻射。
* 并提供良好的散熱，輕松的應用任何惡劣環境。
* 全硬件構架，無 CPU 和操作系統, 無病毒感染風險，安全性好。
* 多總線并行處理，處理功能強大。
* 啟動時間小于 10 秒鐘，啟動迅速。
* 集成多路視頻信號源種類：DVI、HDMI、VGA、復合視頻，且復合視頻可以環出；
* 內嵌3D視頻亮色分離電路單元，內嵌3D逐行處理及幀頻歸一轉化電路單元，內嵌3D數字信號降噪單元。
* 單元可支持驅動到1920X1080的液晶屏幕 ；
* RS232串口遠程控制；支持兩路RS232環出。
* 操作方便，配合 XSR-V2.1 軟件可以靈活的對系統進行操作。
* 可開放底層通訊協議，便于用戶靈活采用第三方中控系統或自行編制軟件構造大屏幕工程系統。
* 無需撥碼，可定制大屏幕滾動字幕。
* 內置超靜音溫控冷卻風扇，工業級風扇設計標準，智能風扇溫控設計，整機壽命更長。
* 專為高負荷、全天候顯示應用而設計，支持24小時不間斷開機運行。
* 符合綠色環保RoHS標準，節能環保。
新視銳XSR-WP1000液晶拼接圖像處理器功能特點：
* 采用專業數字處理引擎，采用運動偵測與補償運算、內插運算、邊緣平滑處理及3D濾波分離TNR降噪技術、雜波信號抑制等尖端處理技術，實現高畫質，高分辨率，改善鋸齒和邊緣游走。
* 自動內同步調整技術解決信號丟同步導致圖像抖動問題。
* 采用Mstar ACE-5自動彩色及圖像增強引擎，改善圖像對比度，細節，膚色，邊緣。
* 自動強信號緩沖功能，解決了白場細節不能分辨的問題。
* 極速響應，提供高速運動物體精確追蹤。
* 豐富的信號接口，一機多用，可在不同領域中使用。
* 工業級散熱風扇，整機壽命更長。
* 接口豐富，支持多種信號輸入，適用各種專業顯示應用。
* 鈑金結構，屏蔽良好抗電磁干擾。
* 內置的框架補償功能，整個圖像自然過渡，呈現完美拼接效果。
新視銳XSR-WP1000液晶拼接圖像處理器產品參數：
名稱
參數
規格型號
XSR-WP1000液晶拼接圖像處理器
支持面板尺寸
26-70″
輸出模式
雙10位LVDS
液晶類型
TFT-LCD
最大分辨率
1920×1080
輸入和輸出
RS-232
控制軟件采用RS-232協議RJ45接口。（IR可選）
POWER
支持AC 110-230 50/60HZ自適應輸入，D型電源輸入接口。
HDMI
支持最高版本1.3，全面支持SVGA/XGA/WXGA/WUXGA
DVI
24+1DVI-D接口，全面支持SVGA/XGA/WXGA/WUXGA
VGA
D-USB 15針接口，全面支持SVGA/XGA/WXGA/WUXGA
CVBS
2路視頻輸入BNC接口，支持PAL/NTSC/SCAM全制式
USB
升級固化軟件，實現高清底圖和播放圖片視頻文件
CVBS輸出
2路視頻輸出BNC接口，采用有源環出設計，2X2以內可以直接采用環出連接
RS-232輸出
輸出2路 RS-232等同的RJ45接口
INVERTER
輸出DC24V背光供電，ON/OFF背光開關控制信號和ADJ背光亮度調節信號
拼接系統軟件
TV WALL控制軟件
新視銳XSR-WP1000液晶拼接圖像處理器性能指標：
工作溫度：0℃-65℃
工作濕度：相對濕度小于95%
功耗：≤200W，視屏的型號和大小而定
電源電壓：95VAC-250VAC
復合視頻制式：PAL、NTSC、SECAM
復合視頻峰值：1Vp-p
控制方式：RS-232（DB9F）
VGA輸入：WUXGA（1920*1080）
DVI輸入：WUXGA（1920*1080）
HDMI輸入：WUXGA（1920*1080）
對屏的支持：WUXGA（1920*1080），雙組10bit
溫控風扇：自動控制
新視銳XSR-WP1000液晶拼接圖像處理器常見故障分析及解決：
當本產品發生故障時，請立即切斷電源，請不要試圖拆開本機進行維修，可能會造成產品進一步損壞。可按以下步驟進行排除，仍不能解決請與當?shù)亟?jīng)銷商或?qū)I(yè)維修人員聯系。對用戶自行維修過的產品，不在公司保修范圍。
|
常見問題 |
處理方法 |
|
不開機（電源指示燈不亮） |
1、檢查電源線是否有損壞 2、電源是否己接入市電 3、確認電源己打開 4、電源開關是否損壞 5、保險是否熔斷
|
|
所有拼接單元不受控 |
1、檢查拼接軟件的端口設置是否正確 2、檢查串口線是否有損壞，與產品和PC的接口是否接觸良好 3、檢查PC的串口是否有問題，可換一臺PC測試 4、拼接單元的地址是否設置正確，參見地址設置 |
|
個別拼接單元不受控 |
1、檢查該設備的地址設置是否正確 2、對該設備進行單獨控制是否成功
|
|
單個或多個設備VGA/DVI無輸入 |
1、檢查單元板與信號源端接口是否接觸良好 2、更換一條VGA/DVI線測試 3、該設備是否設置在相應輸入狀態 4、輸入信號是否超出本產品的輸入范圍 5、DVI輸入時，確認有抓到DDC，且有輸出 |
